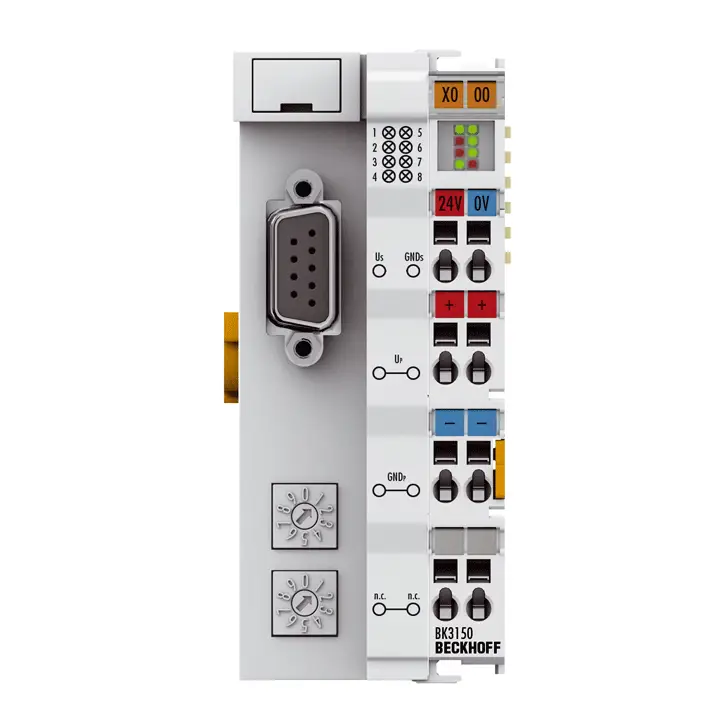

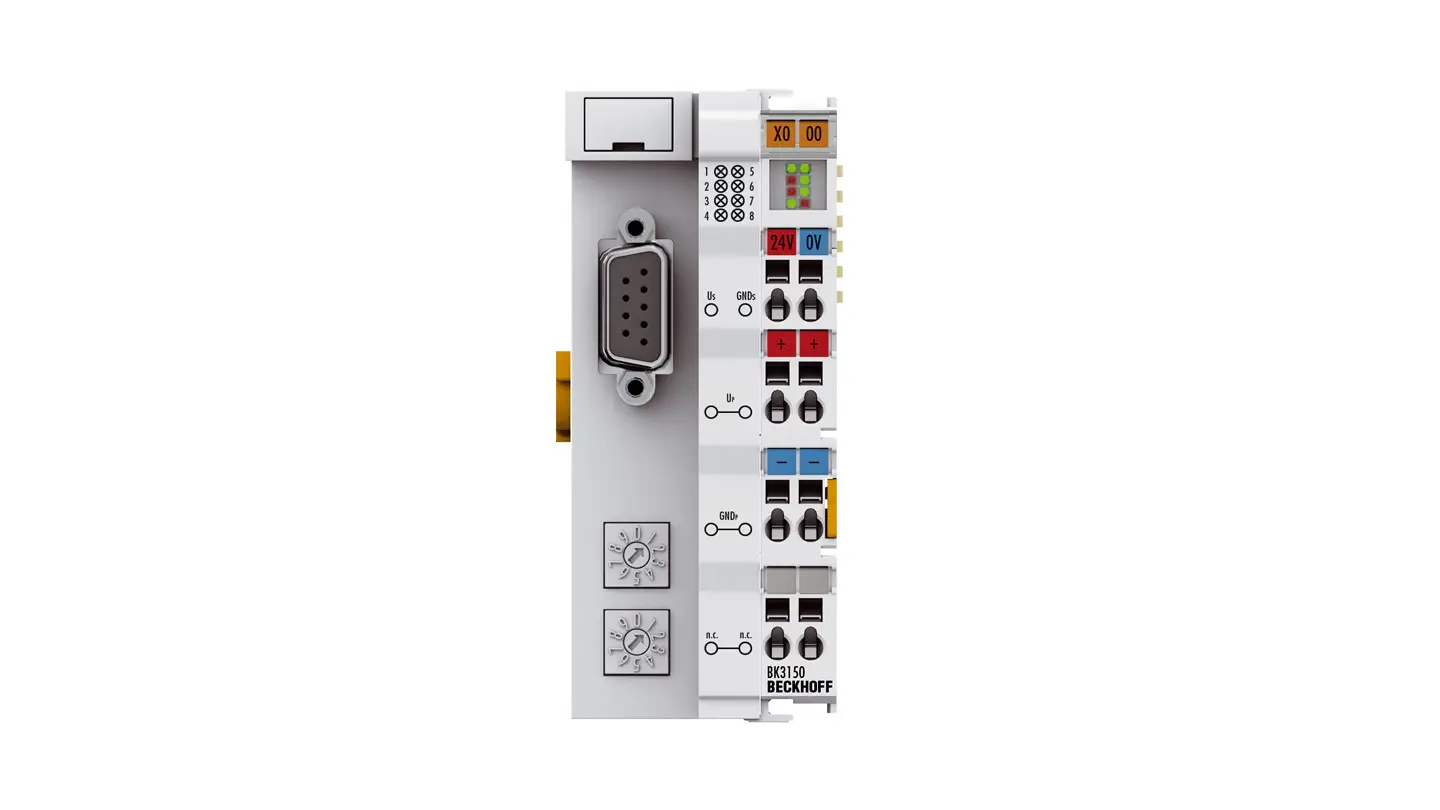

BK3150 | PROFIBUS Compact Bus Coupler
کوپلر باس فشرده BK3150 برای PROFIBUS، سیستم ترمینال باس Beckhoff را با یک نسخه بهینه شده از نظر هزینه در یک محفظه فشرده گسترش میدهد. تا 64 ترمینال باس پشتیبانی میشوند؛ با توسعه باس ترمینال، تا 255 ترمینال باس قابل اتصال هستند. کوپلر باس PROFIBUS تشخیص خودکار نرخ انتقال داده تا 12 مگابایت و دو سوئیچ انتخاب آدرس برای تخصیص آدرس را ارائه میدهد. برای اتصال فیلدباس، یک سوکت 9 پین D-sub برای کانکتورهای PROFIBUS ZS1031-3000 یا ZB3100 موجود است.
توضیحات
کوپلر باس فشرده BK3150 برای PROFIBUS، سیستم ترمینال باس Beckhoff را با یک نسخه بهینه شده از نظر هزینه در یک محفظه فشرده گسترش میدهد. تا 64 ترمینال باس پشتیبانی میشوند؛ با توسعه باس ترمینال، تا 255 ترمینال باس قابل اتصال هستند. کوپلر باس PROFIBUS تشخیص خودکار نرخ انتقال داده تا 12 مگابایت و دو سوئیچ انتخاب آدرس برای تخصیص آدرس را ارائه میدهد. برای اتصال فیلدباس، یک سوکت 9 پین D-sub برای کانکتورهای PROFIBUS ZS1031-3000 یا ZB3100 موجود است.
| Technical data | BK3150 |
|---|---|
| Number of Bus Terminals | 64 (255 with K-bus extension) |
| Max. number of bytes fieldbus | 128 byte input and 128 byte output |
| Data transfer rates | automatic detection up to 12 Mbaud |
| Bus interface | 1 x D-sub 9-pin socket with shielding |
| Data transfer medium | shielded copper cable, 2 x 0.25 mm² |
| Power supply | 24 V DC (-15%/+20%) |
| Input current | 70 mA + (total K-bus current)/4, 500 mA max. |
| Current supply K-bus | 1750 mA |
| Power contacts | max. 24 V DC/max. 10 A |
| Electrical isolation | 500 V (power contact/supply voltage/fieldbus) |
| Weight | approx. 100 g |
| Operating temperature | -25…+60°C |
| Storage temperature | -40…+85°C |
| Relative humidity | 95%, no condensation |
| Vibration/shock resistance | conforms to EN 60068-2-6/EN 60068-2-27 |
| EMC immunity/emission | conforms to EN 61000-6-2/EN 61000-6-4 |
| Protect. rating/installation pos. | IP20/variable |
| Approvals/markings | CE, CCC, UL, ATEX, IECEx |
| Ex marking | ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |
| Housing data | BKxx50, BCxx50 |
|---|---|
| Design form | compact terminal housing with signal LEDs |
| Material | polycarbonate |
| Installation | on 35 mm DIN rail, conforming to EN 60715 with lock |
| Side by side mounting by means of | double slot and key connection |
| Marking | labeling of the BZxxxx series |
| Wiring | solid conductor (s), flexible conductor (st) and ferrule (f): spring actuation by screwdriver |
| Connection cross-section | s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm² |
| Stripping length | 8…9 mm |
| Current load power contacts | Imax: 10 A |
| Dimensions (W x H x D) | 44 mm x 100 mm x 68 mm |
