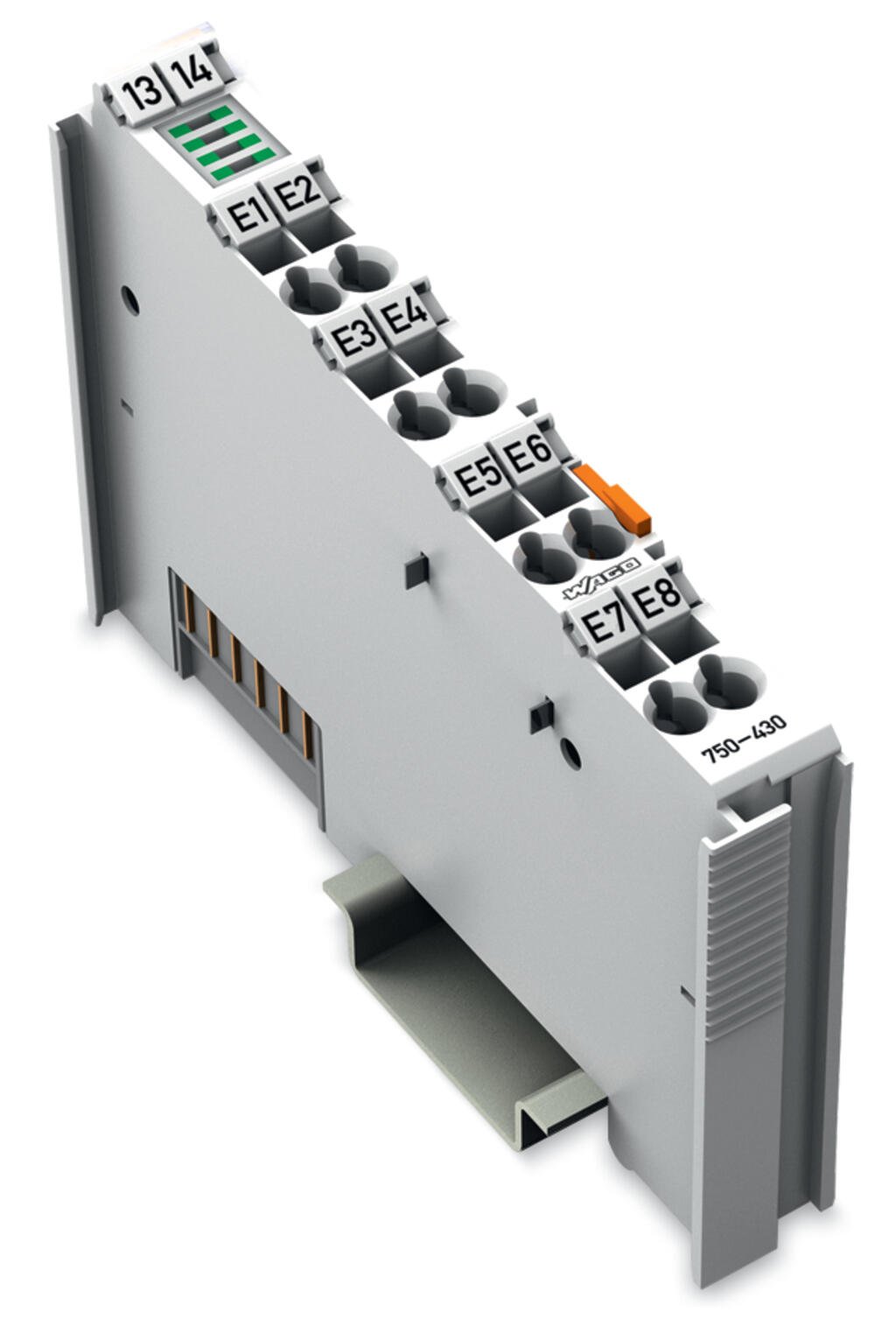

WAGO 750-430| 8-channel digital input; 24 VDC; 3 ms
این ماژول ورودی دیجیتال دارای هشت کانال با عرض تنها ۱۲ میلیمتر (۰.۴۷ اینچ) است. این ماژول سیگنالهای کنترلی را از دستگاههای میدانی دیجیتال (مانند حسگرها) دریافت میکند.
هر ماژول ورودی دارای یک فیلتر حذف نویز است.
سطوح میدان و سیستم از نظر الکتریکی ایزوله هستند.
توضیحات
این ماژول ورودی دیجیتال دارای هشت کانال با عرض تنها ۱۲ میلیمتر (۰.۴۷ اینچ) است. این ماژول سیگنالهای کنترلی را از دستگاههای میدانی دیجیتال (مانند حسگرها) دریافت میکند.
هر ماژول ورودی دارای یک فیلتر حذف نویز است.
سطوح میدان و سیستم از نظر الکتریکی ایزوله هستند.
Technical data
| Number of digital inputs | 8 |
| Total number of channels (module) | 8 |
| Signal type | Digital |
| Signal type (voltage) | 24 VDC |

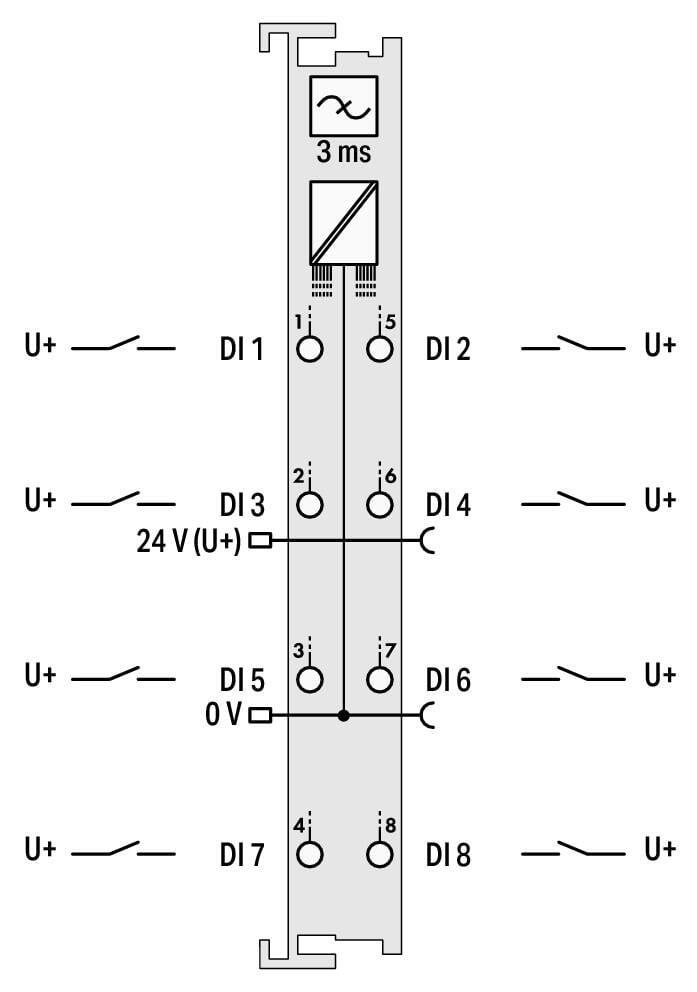

| Sensor connection | 8 x (1-wire) |

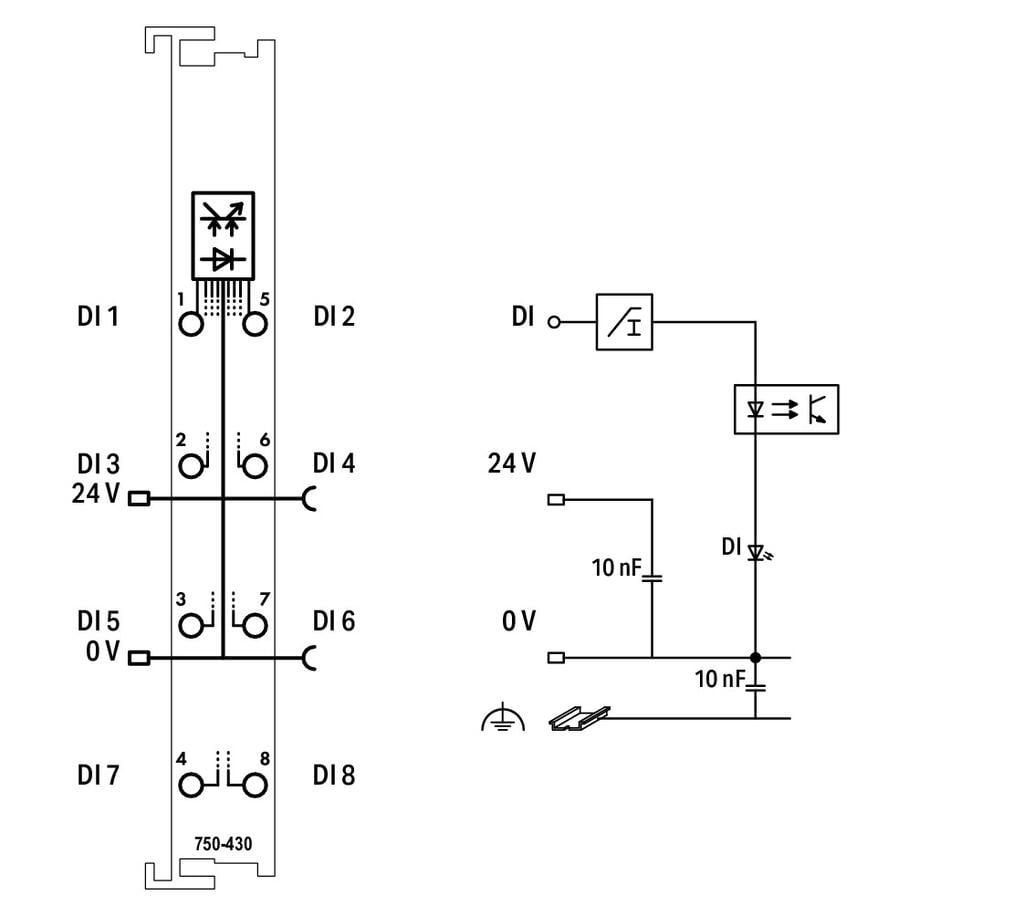

| Input characteristic | high-side switching |
| Input filter | 3ms |
| Input current per channel for signal (1) typ. | 2.8mA |
| Voltage range for signal (0) | −3 … +5 VDC |
| Voltage range for signal (1) | 15 … 30 VDC |
| Input data width (internal) max. | 8Bit |
| Supply voltage (system) | 5 VDC; via data contacts |
| Current consumption (5 V system supply) | 17mA |
| Supply voltage (field) | 24 VDC (-25 … +30 %); via power jumper contacts (power supply via blade contact; transmission (field side supply voltage only) via spring contact) |
| Isolation | 500 V system/field |

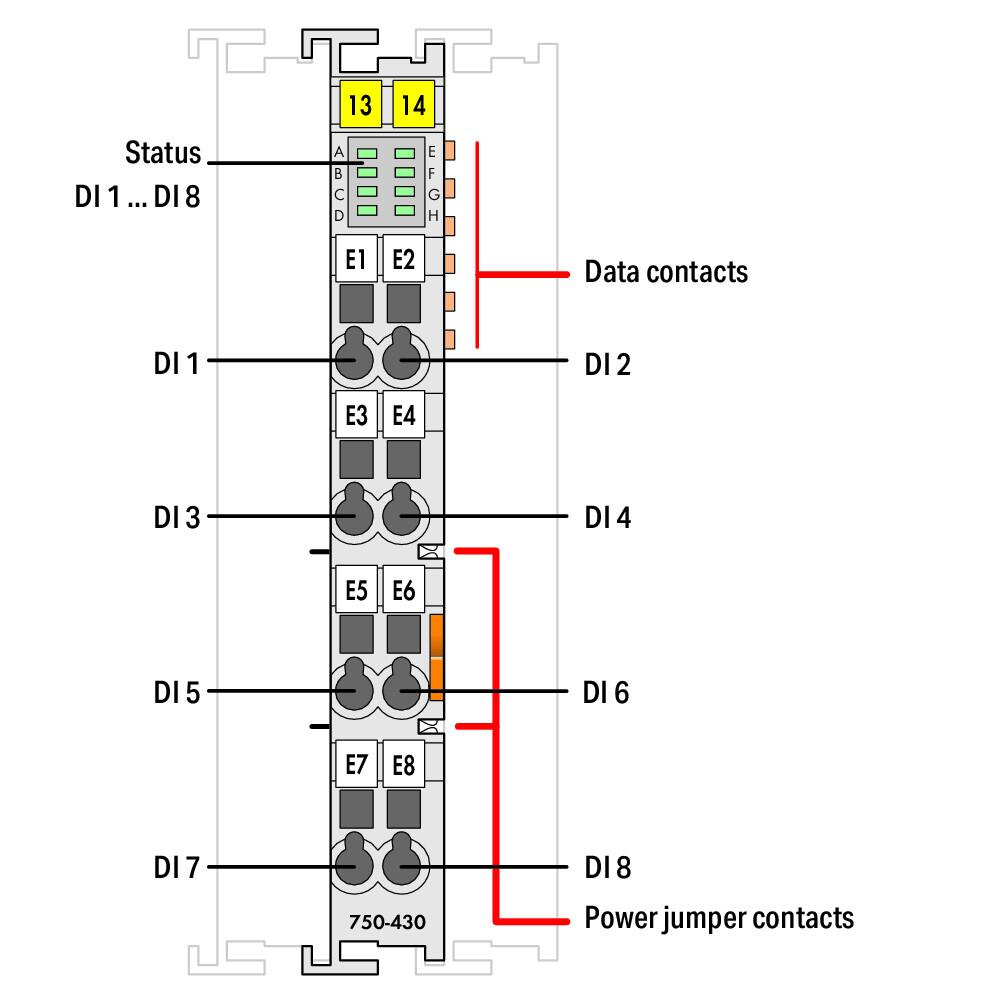

| Indicators | LED (A-D) green: Status DI 1, DI 3, DI 5, DI 7; LED (E-H) green: Status DI 2, DI 4, DI 6, DI 8 |
| Number of incoming power jumper contacts | 2 |
| Number of outgoing power jumper contacts | 2 |
| Current carrying capacity (power jumper contacts) | 10A |
