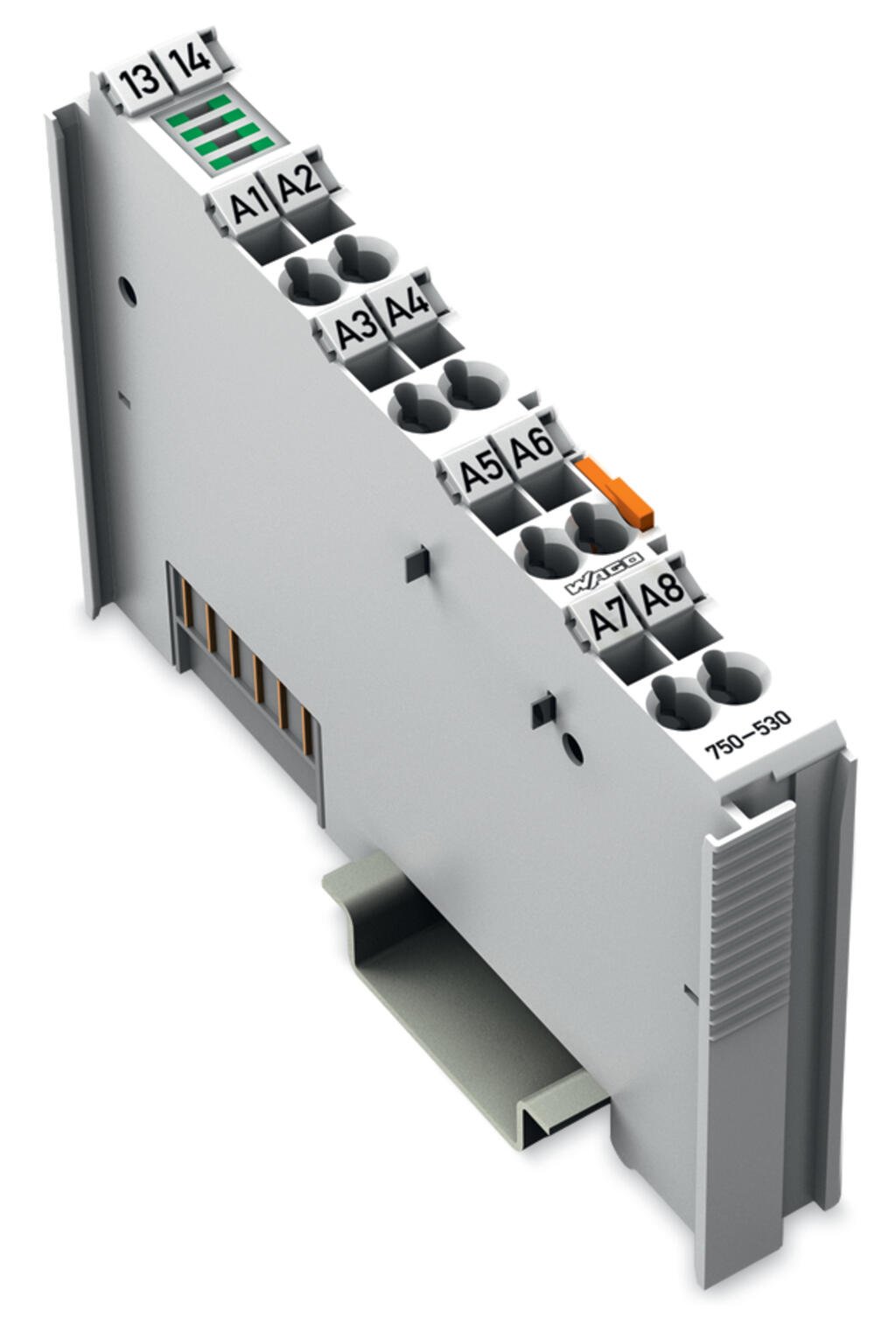

WAGO 750-530| 8-channel digital output; 24 VDC; 0.5 A
این ماژول خروجی دیجیتال دارای هشت کانال با عرض تنها ۱۲ میلیمتر (۰.۴۷ اینچ) است.
این ماژول سیگنالهای کنترل را از یک دستگاه اتوماسیون به محرکهای متصل منتقل میکند.
تمام خروجیها در برابر اتصال کوتاه محافظت شدهاند.
سطوح میدان و سیستم از نظر الکتریکی ایزوله هستند.
توضیحات
این ماژول خروجی دیجیتال دارای هشت کانال با عرض تنها ۱۲ میلیمتر (۰.۴۷ اینچ) است.
این ماژول سیگنالهای کنترل را از یک دستگاه اتوماسیون به محرکهای متصل منتقل میکند.
تمام خروجیها در برابر اتصال کوتاه محافظت شدهاند.
سطوح میدان و سیستم از نظر الکتریکی ایزوله هستند.
Technical data
| Number of digital outputs | 8 |
| Total number of channels (module) | 8 |
| Signal type | Digital |
| Signal type (voltage) | 24 VDC |

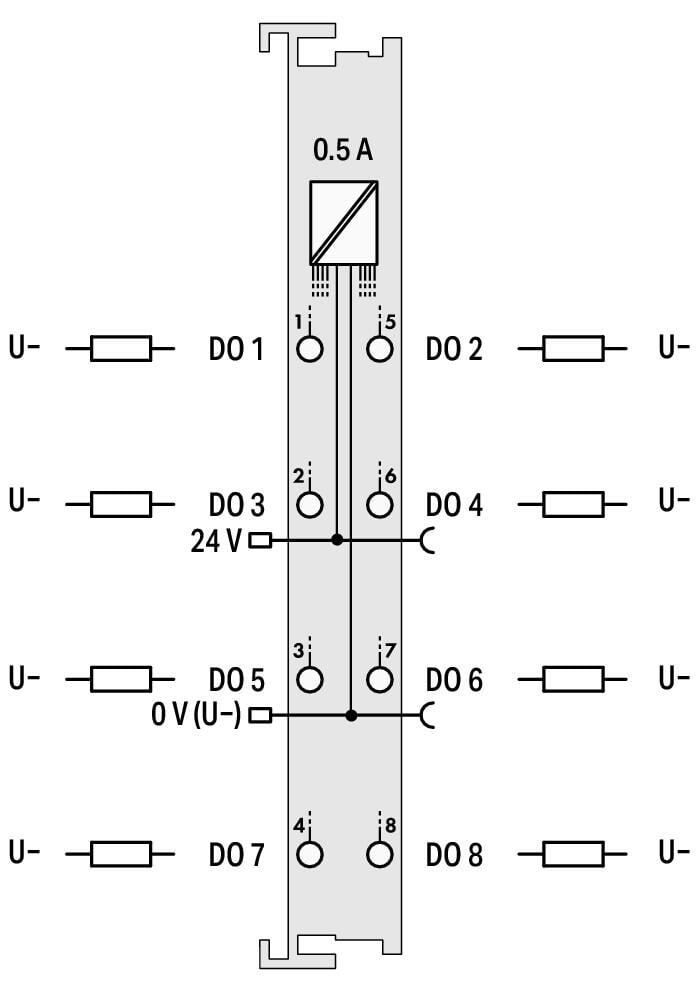

| Actuator connection | 8 x (1-wire) |

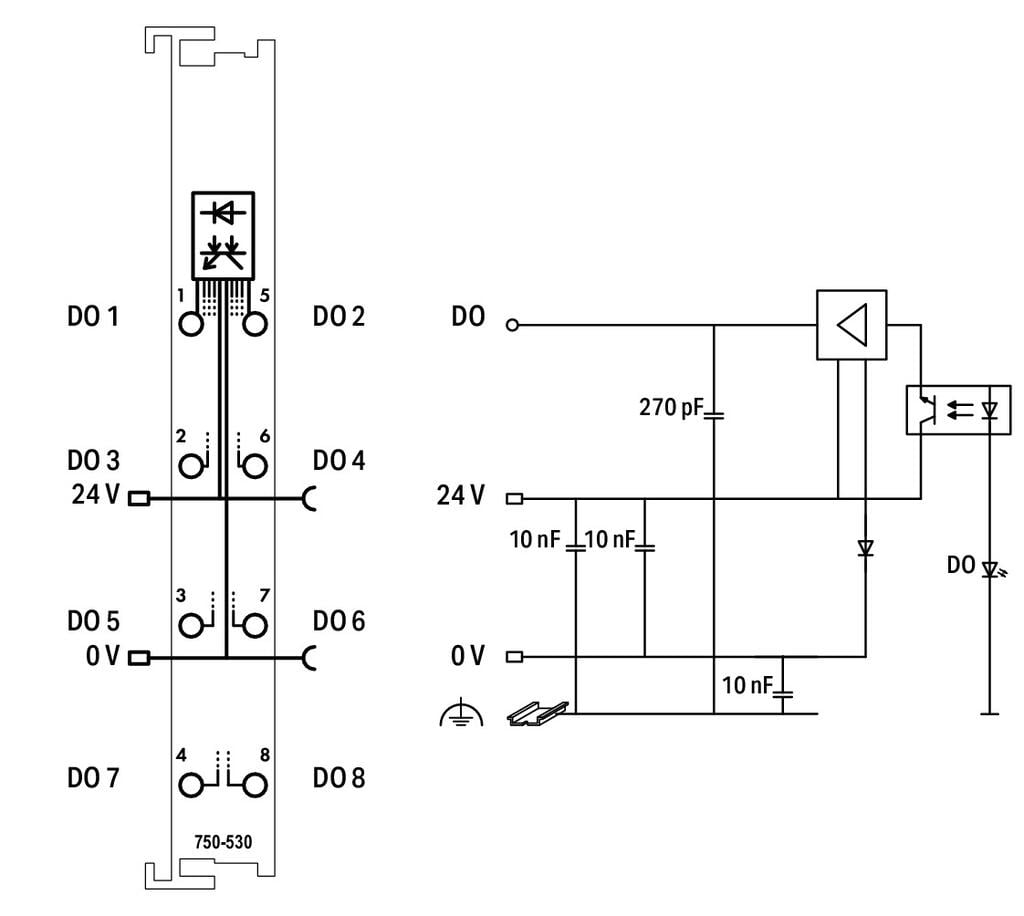

| Output characteristic | high-side switching |
| Output current per channel | 0.5A |
| Output current | short-circuit-protected |
| Load type | Resistive, inductive, lamp load |
| Switching frequency (max.) | 2 kHz |
| Inductive load switch-off energy dissipation (max.) | 0.9J |
| Output data width (internal) max. | 8Bit |
| Supply voltage (system) | 5 VDC; via data contacts |
| Current consumption (5 V system supply) | 25mA |
| Supply voltage (field) | 24 VDC (-25 … +30 %); via power jumper contacts (power supply via blade contact; transmission (field side supply voltage only) via spring contact) |
| Current consumption, field supply (module with no external load) | 15mA |
| Isolation | 500 V system/field |

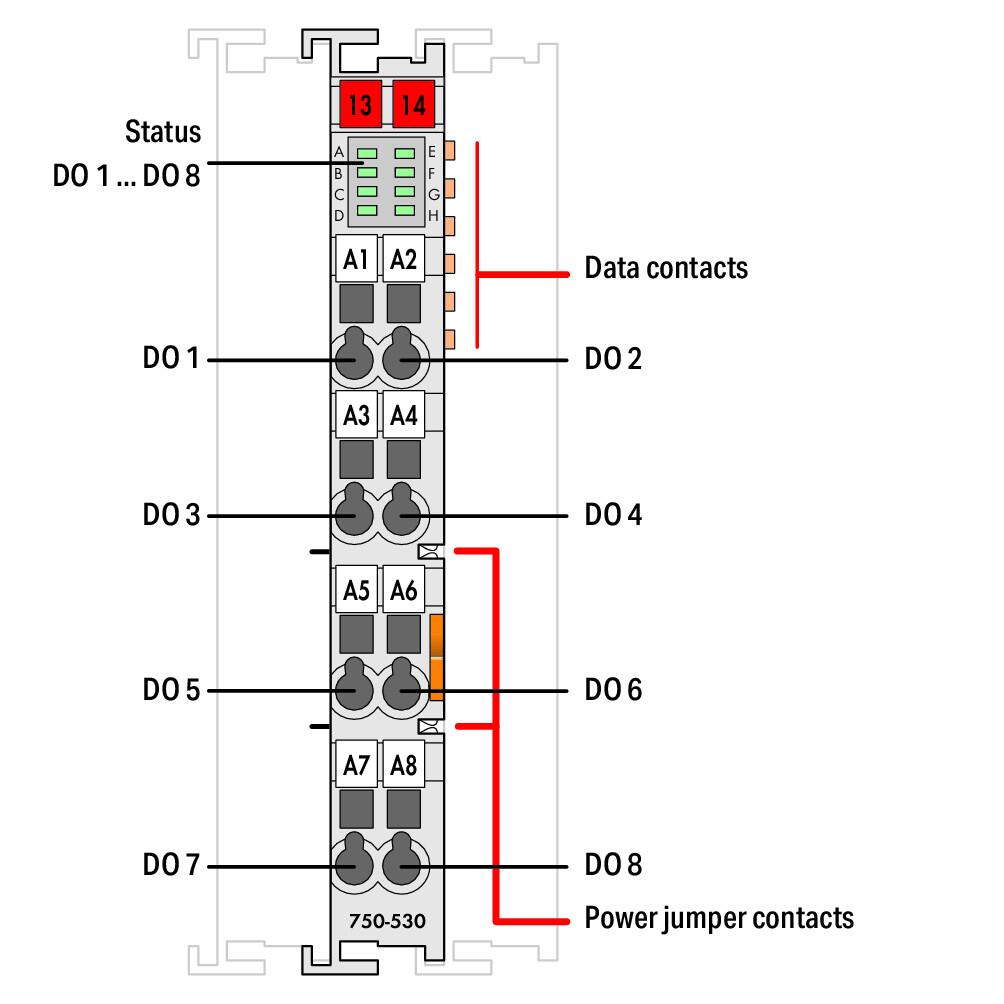

| Indicators | LED (A-H) green: Status DO 1 … DO 8 |
| Number of incoming power jumper contacts | 2 |
| Number of outgoing power jumper contacts | 2 |
| Current carrying capacity (power jumper contacts) | 10A |
