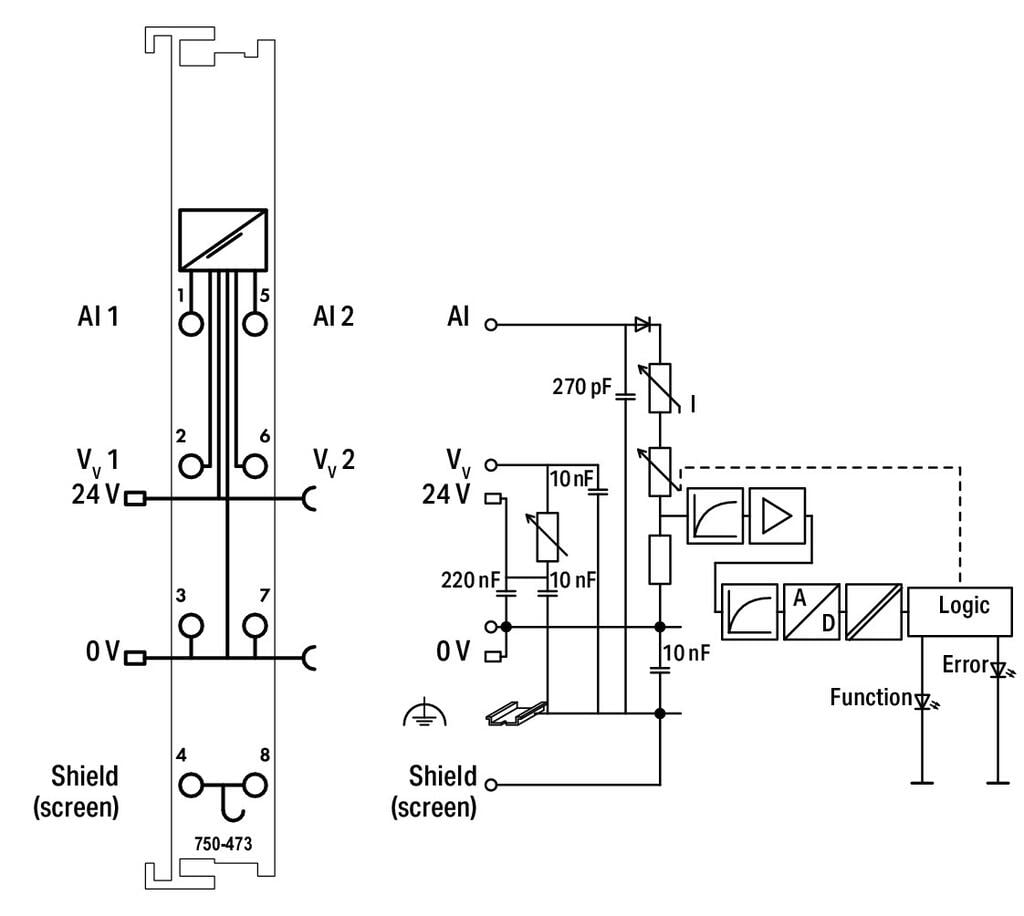

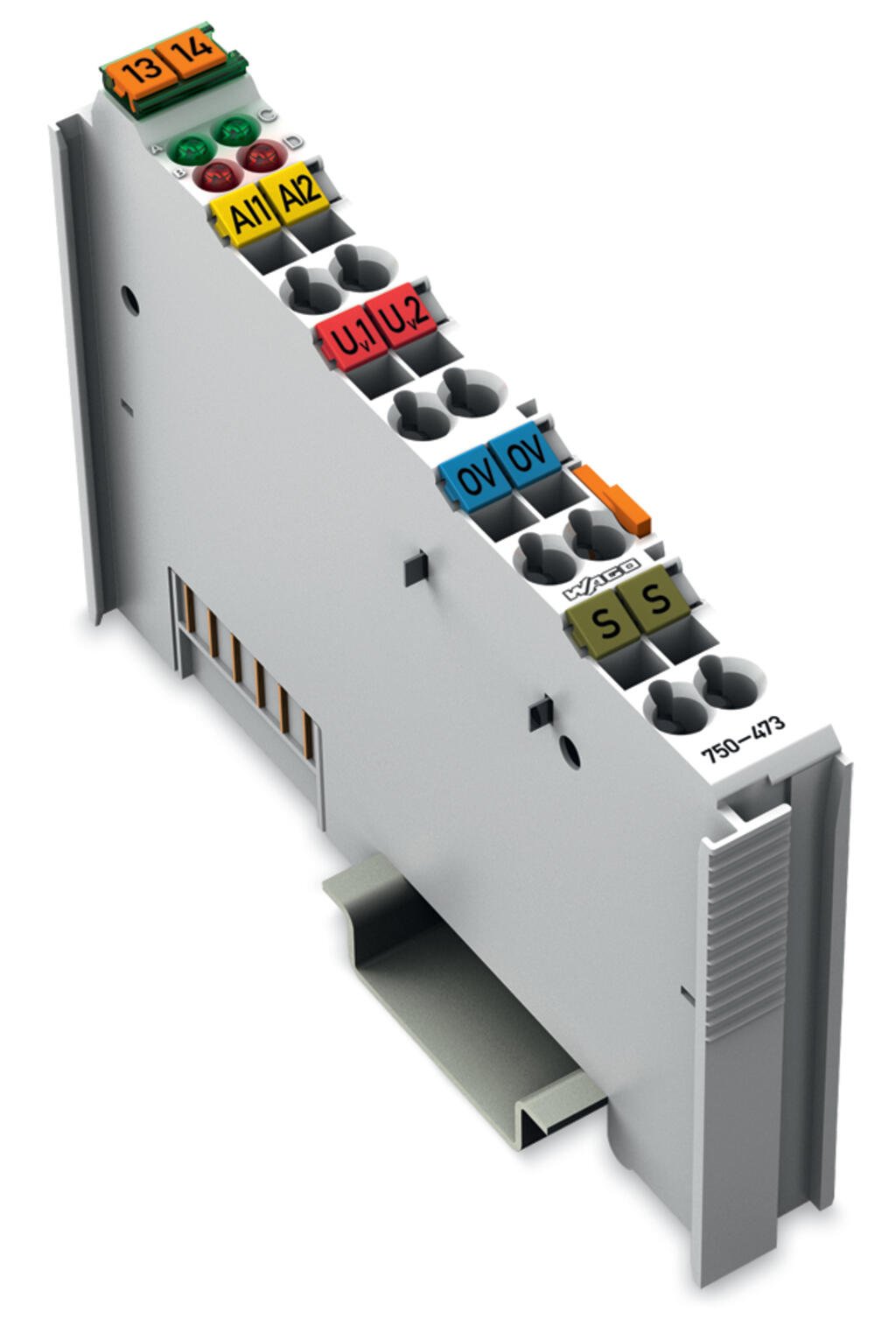

WAGO 750-473| 2-channel analog input; 4 … 20 mA; Single-ended
این ماژول ورودی آنالوگ، سیگنالهای استاندارد ۴ تا ۲۰ میلیآمپر را پردازش میکند.
سیگنال ورودی از نظر الکتریکی ایزوله شده و با وضوح ۱۲ بیت ارسال میشود.
تغذیه میدان ۲۴ ولت از کنتاکتهای جامپر برق ماژول گرفته میشود.
شیلد مستقیماً به ریل DIN متصل میشود.
این ماژول ولتاژ ضد اتصال کوتاه را برای دستگاههای تنظیم سیگنال دو سیمه تأمین میکند.
اتصال کوتاه به برق به عنوان خطا/خرابی فیلدباس نشان داده میشود و پیامی به کنترل نظارتی ارسال میشود.
توضیحات
این ماژول ورودی آنالوگ، سیگنالهای استاندارد ۴ تا ۲۰ میلیآمپر را پردازش میکند.
سیگنال ورودی از نظر الکتریکی ایزوله شده و با وضوح ۱۲ بیت ارسال میشود.
تغذیه میدان ۲۴ ولت از کنتاکتهای جامپر برق ماژول گرفته میشود.
شیلد مستقیماً به ریل DIN متصل میشود.
این ماژول ولتاژ ضد اتصال کوتاه را برای دستگاههای تنظیم سیگنال دو سیمه تأمین میکند.
اتصال کوتاه به برق به عنوان خطا/خرابی فیلدباس نشان داده میشود و پیامی به کنترل نظارتی ارسال میشود.
| Number of analog inputs | 2 |
| Total number of channels (module) | 2 |
| Signal type | Current |
| Signal type (current) | 4 … 20 mADC |

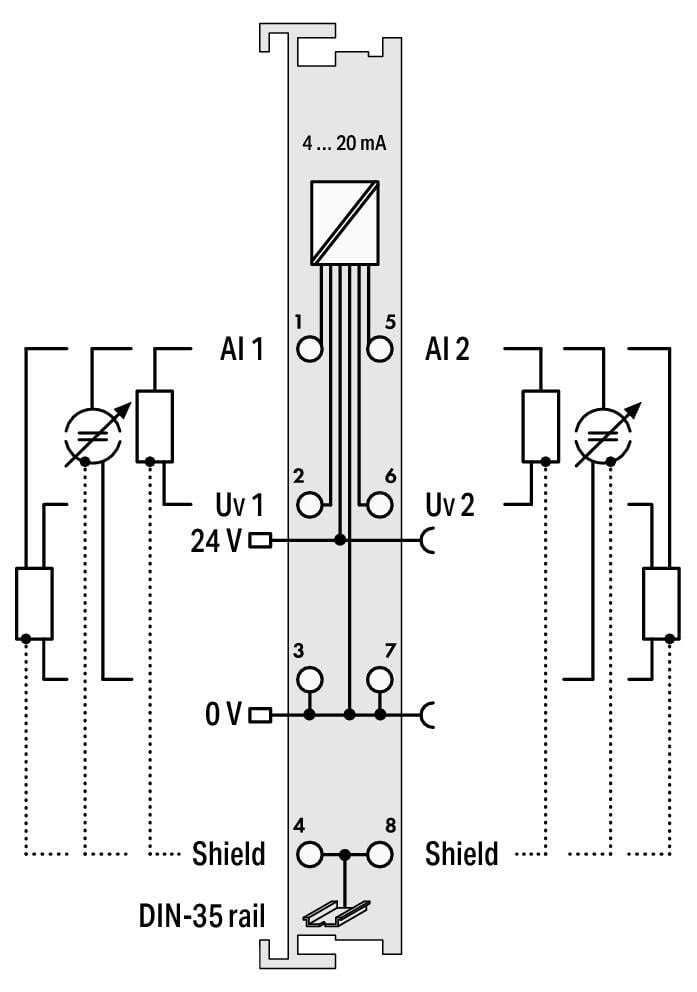

| Sensor connection | 2 x (2-wire, 3-wire) |
| Input filter frequency (analog) | 50Hz |
| Input voltage (note) | Non-linear, overload protected U = 1.2 V + 100 Ω x I meas |
| Signal characteristics | Single-ended |
| Resolution [bit] | 12Bit |
| Input resistance (max.) | 160Ω |
| Data width | 2 x 16-bit data; 2 x 8-bit control/status (optional) |
| Noise rejection at sampling frequency | -100dB |
| Noise rejection above sampling frequency | -40dB |
| Conversion time (typ.) | 80ms |
| Measurement error (reference temperature) | 25°C |
| Measurement error, deviation (max.) from the upper-range value | 0.1% |
| Temperature error (max.) of the upper-range value | 0.01%/K |
| Supply voltage (system) | 5 VDC; via data contacts |
| Current consumption (5 V system supply) | 100mA |
| Supply voltage (field) | 24 VDC (-25 … +30 %); via power jumper contacts (power supply via blade contact; transmission (field side supply voltage only) via spring contact) |
| Isolation | 500 V system/field |

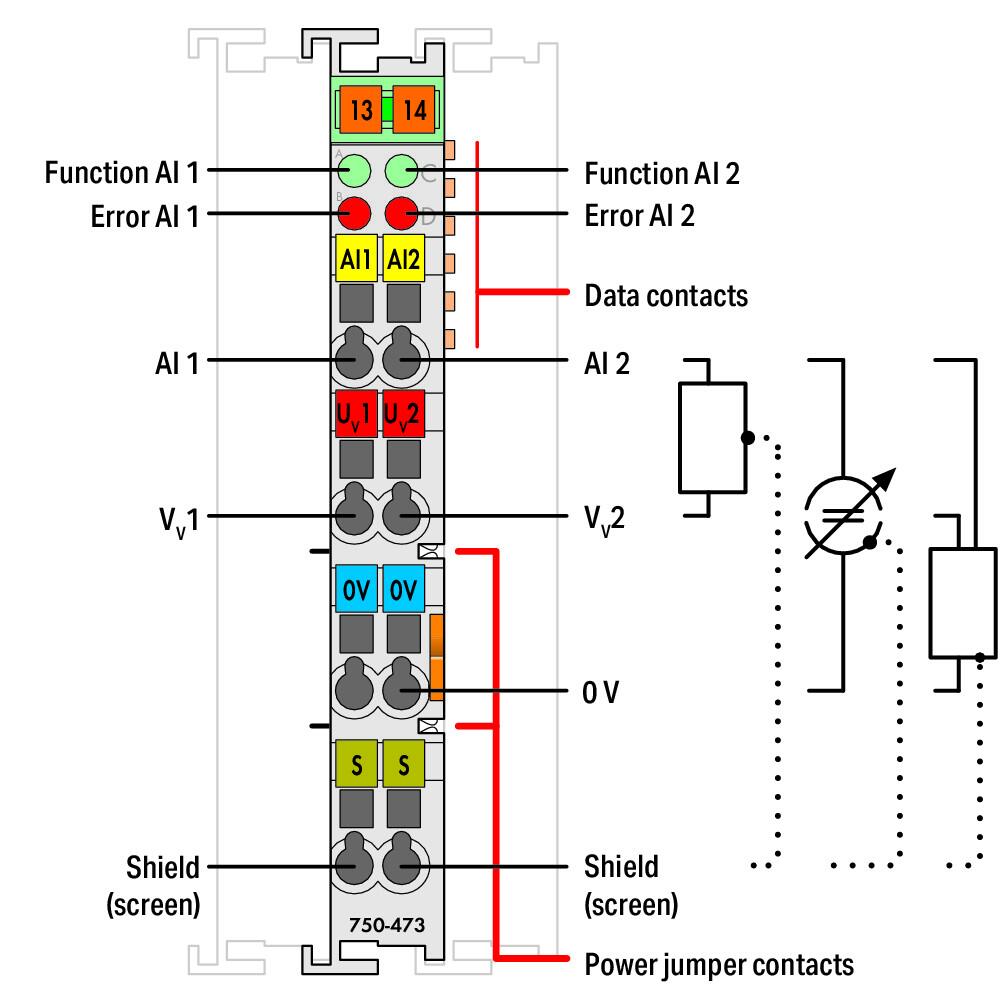

| Indicators | LED (A, C) green: Function AI 1, AI 2; LED (B, D) red: Error AI 1, AI 2 |
| Number of incoming power jumper contacts | 2 |
| Number of outgoing power jumper contacts | 2 |
